DESCRIPTION :
– Table fixe et coulisseau supérieur mobile
– Presse plieuse hybride electro hydraulique à faible consommation d’énergie
– Système hydraulique en circuit fermé

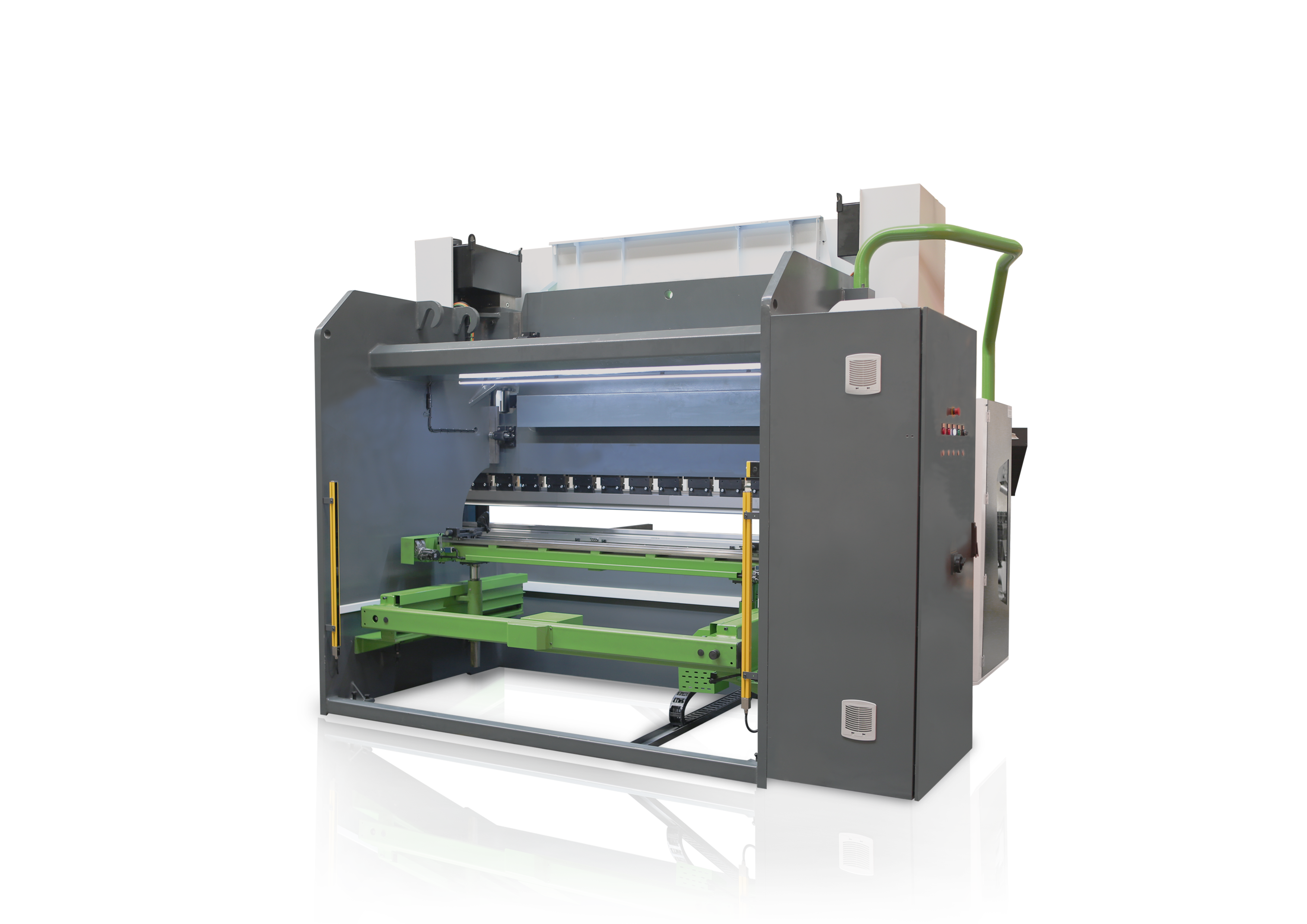

– Butée arrière commandée par servo moteurs
– Machine très silencieuse
– Bâti en acier monobloc très rigide
– 6 axes : en standard Y1-Y2- X – R – Z1-Z2
– Système hydraulique Hoerbiger

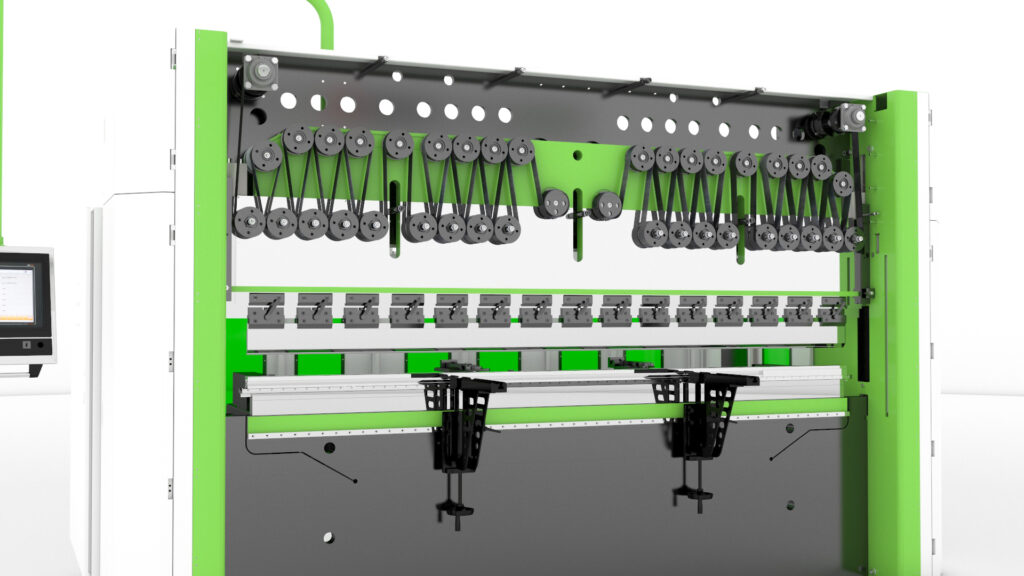

– Système de bombage motorisé commandé par la CN
– Poinçon à serrage rapide 1/4 tour et matrice avec montage type Amada Promecam
– Installation electrique Siemens
– Protection arrières par photocellules

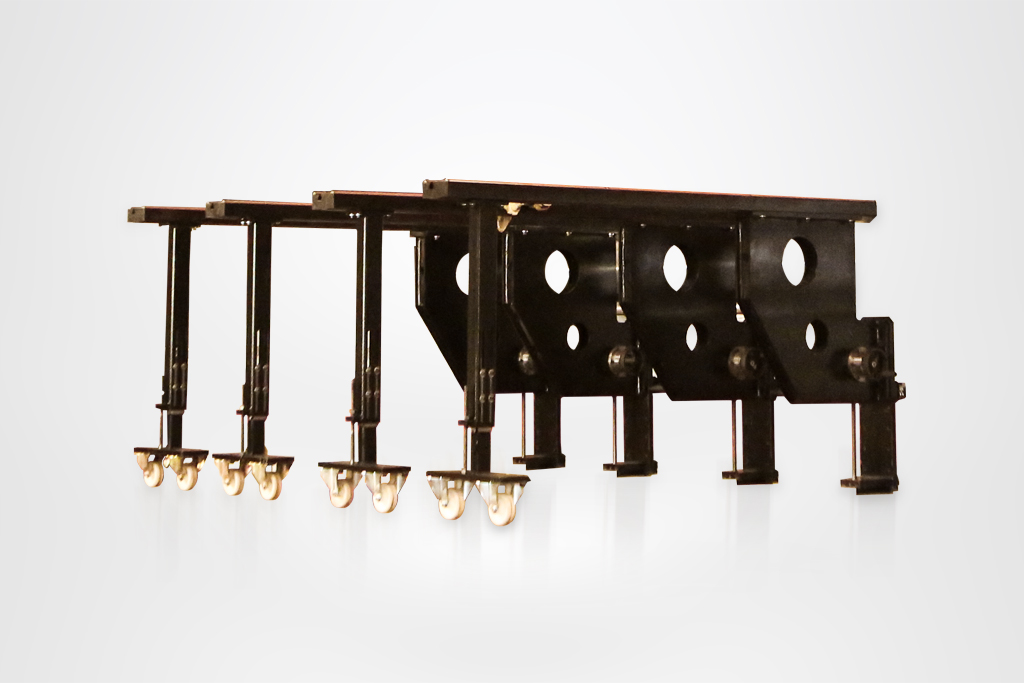

– 2 bras avant coulissants avec rainure en Té et règle en mm /pouce
– Protection avant laser type AKAS
– Protections latérales
– Machine aux normes CE
– Commande numérique type DELEM 66 T avec écran tactile, programmation 2D
CARACTERISTIQUES TECHNIQUES
– Longueur utile : 2600 mm
– Puissance : 100 tonnes
– Ouverture Vé standard : 50 mm
– Epaisseur pour acier doux : 5 mm
– Distance entre montants : 2200 mm
– Vitesse de descente axe Y : 200 mm/sec
– Vitesse de travail axe Y : 10 mm/sec
– Vitesse de retour axe Y : 200 mm/sec
– Course axe X : 800 mm
– Vitesse butée arrière en X : 500 mm/sec
– Course en R : 250 mm
– Vitesse butée arrière en R : 350 mm/sec
– Vitesse butée arrière en Z1-Z2 : 1000 mm/sec
– Nombre de doigts butée arrière : 2
– Nombre de bras support tôle : 2
– Course : 275 mm
– Capacité réservoir huile hydraulique : 34,5 lt
– Passage entre table sup et inf : 530 mm
– Hauteur table de travail : 900 mm
– Largeur de la table : 90 mm
– Longueur de la machine : 4600 mm
– Largeur de la machine : 2200 mm
– Col de cygne : 410 mm
– Hauteur de la machine : 2700 mm
– Poids approximatif : 6100 kgs
OPTIONS
– Axe X1 + X2
– Axe R1 + R2
– Butée arrière 6 axes type ATF (prévoir DELEM 69T sur demande)
– Butée arrière de 1000 mm
– Accompagnateurs de tôle AP 3 / AP 4
– Système de parking pour accompagnateurs de tôle
– Système de mesure d’angle laser
– Vernier digital
– Serrage hydraulique du poinçon
– Centrale hydraulique pour serrage hydraulique du poinçon
– Serrage du poinçon à double sens type KDS
– Start – Stop
– Profondeur du col de cygne de 500 mm
– Doigt supplémentaire
– Groupe réchauffeur d’huile
– Groupe refroidissement huile
– Support tôle avant supplémentaire – longueur 1 mètre
– Seconde pédale
– Lubrification centralisée motorisée
– Système de guidage par LED
